Ohýbačky trubek a profilů
| Model | Max. Ø trubky [mm] | Nerez. Ø [mm] | Měkká měď [mm] | ||
| Manuální ohýbačka | HRB-3D | 12x2 | 12x1,5 | 15x1,5 | |

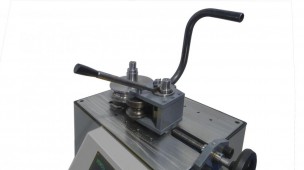

HRB-3D je ruční ohýbací zařízení s digitálním displejem.
| Model | Max. Ø trubky [mm] | Celkový výkon [kW] | elektromechanický pohon ohýbací hřídele [kW] | otáčky [ot./min] | |

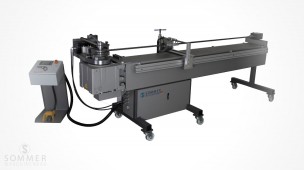

| Trnová ohýbačka trubek | S42 | 42,4x3,25 | 4,5 | 1,5 | 4,76 |
- elektronické digitální délky a odměřování otáčení
- SPS řízení
- řízení s barevným dotykovým displejem
- 5,7“ QVGA barevný dotykový LC display
- 10 dotykových kláves
- 64Mbyte DRAM, 48kbyte SRAM
- Compact Flash Slot
- ETH 10/100, X2X Link, 2xUSB
- nožní ovládání
- přenos dat přes síť nebo pomocí USB
- paměť pro 999 programů
- na každém programu lze uložit 1-10 pozic pro posuv a otočení, stejně jako až 10 nastavení pro úhel
- datová banka materiálu pro 99 typů trubek
- jedinečné grafické programování
- jednoduchá geometrie může být spočítána přímo na stroji
- řízení spočítá po zadání délky, úhlu hodnoty pro posuv a ohýbaný úhel
| Model | Max. Ø trubky [mm] | Celkový výkon [kW] | elektromechanický pohon ohýbací hřídele [kW] | otáčky [ot./min] | |

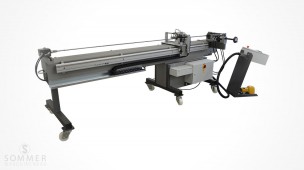

| Trnová ohýbačka trubek | S50 | 54x3 | 5,2 | 2,2 | 4,7 |
- elektronické digitální odměřování délky a otáčení
- SPS řízení
- řízení s barevným dotykovým displayem
- 5,7“ QVGA barevný dotykový LC display
- 10 dotykových kláves
- 64Mbyte DRAM, 48kbyte SRAM
- Compact Flash Slot
- ETH 10/100, X2X Link, 2xUSB
- nožní ovládání
- přenos dat přes síť nebo pomocí USB
- paměť pro 999 programů
- na každém programu lze uložit 1-10 pozic pro posuv a otočení, stejně jako až 10 nastavení pro úhel
- datová banka materiálu pro 99 typů trubek
- jedinečné grafické programování
- jednoduchá geometrie může být spočítána přímo na stroji
- řízení spočítá po zadání délky, úhlu hodnoty pro posuv a ohýbaný úhel
| Model | Max. Ø trubky | Elektrický pohon ohýbací hřídele [kW] | Rychlost rotace [ot./min] | Max. rádius ohýbání [mm] | |

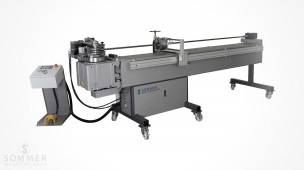

| Trnová ohýbačka trubek | S60 | 60x40 | 2,2 | 2,9 | 150 |
Standardní příslušenství:
- elektronické digitální odměřování délky a otáčení
- SPS řízení
- řízení s barevným dotykovým displejem
- 5,7“ QVGA barevný dotykový LC display
- 10 dotykových kláves
- 64Mbyte DRAM, 48kbyte SRAM
- Compact Flash Slot
- ETH 10/100, X2X Link, 2xUSB
- nožní ovládání
- přenos dat přes síť nebo pomocí USB
- paměť pro 999 programů
- na každém programu lze uložit 1-10 pozic pro posuv a otočení, stejně jako až 10 nastavení pro úhel
- datová banka materiálu pro 99 typů trubek
- jedinečné grafické programování
- jednoduchá geometrie může být spočítána přímo na stroji
- řízení spočítá po zadání délky, úhlu hodnoty pro posuv a ohýbaný úhel
| Model | Max. Ø trubky [mm] | Elektrický pohon ohýbací hřídele [kW] | Rychlost rotace [ot./min] | Max. rádius ohýbání [mm] | |
| Trnová ohýbačka trubek | S80 | 76x3,6 | 4,4 | 2,5 | 200 |
Standardní příslušenství:
- elektronické digitální odměřování délky a otáčení
- SPS řízení
- řízení s barevným dotykovým displejem
- 5,7“ QVGA barevný dotykový LC display
- 10 dotykových kláves
- 64Mbyte DRAM, 48kbyte SRAM
- Compact Flash Slot
- ETH 10/100, X2X Link, 2xUSB
- nožní ovládání
- přenos dat přes síť nebo pomocí USB
- paměť pro 999 programů
- na každém programu lze uložit 1-10 pozic pro posuv a otočení, stejně jako až 10 nastavení pro úhel
- datová banka materiálu pro 99 typů trubek
- jedinečné grafické programování
- jednoduchá geometrie může být spočítána přímo na stroji
- řízení spočítá po zadání délky, úhlu hodnoty pro posuv a ohýbaný úhel
| Model | Max. Ø trubky [mm] | Nerez. Ø [mm] | Výkon [kW] | Úhel ohybu [°] | |
| Trnová ohýbačka trubek | S90 | 90x4 | 76x2 | 8 | 190 |
Standardní příslušenství:
- Volící přepínač pro 4 nastavitelné úhly ohybu
- Hydraulická retrakce trnu
- Mechanické sklopné zarážky
Popis:
- Tento typ stroje je vybaven méně, než ostatní stroje modelu S-03. Stroj je velmi robustní a velmi snadný na užívání. Vhodný pro přímočarou práci jako například jednoduché oblouky bez dílčích ohybů. Stroj má vynikající stabilitu.
| Model | Výkon motoru [kW] | Napětí [V] | Rychlost rotace [ot./min] | Rozměry stroje [mm] | |
| Rotační ohýbačka | 40 | 2,2 | 400 | 4,7 | 1400 x 600 x 980 |
Popis:
- Rotační ohýbačka 40 na rozdíl do strojů 60 a 76 není určena k ohýbání trubek s větším průměrem. Rotační ohýbačka 40 je optimální pro ohýbání plných materiálů.
| Model | Výkon motoru [kW] | Napětí [V] | Rychlost rotace [ot./min] | Rozměry stroje [mm] | |
| Rotační ohýbačka | 40 | 4 | 400 | 3 | 600 x 500x930 |
Popis:
- Na rozdíl od trnové ohýbačky rotační ohýbačka ohýbá bez trnu, rádius je větší a závisí na tloušťce stěny trubky. Pro každý průměr trubky potřebujete vhodnou šablonu, je možné naprogramovat několik ohybů a úhlu a zpracovat program postupně. Programy mohou být uloženy. Proces ohýbání může být spuštěn pomocí nožního pedálu. Nejlepších výsledků je obvykle dosaženo s žíhanou trubkou.
| Model | Výkon motoru [kW] | Napětí [V] | Rychlost rotace [ot./min] | Rozměry stroje [mm] | |
| Rotační ohýbačka | 76 | 4 | 400 | 7 | 850x620x980 |
Popis:
- Na rozdíl od trnové ohýbačky rotační ohýbačka ohýbá bez trnu, rádius je větší a závisí na tloušťce stěny trubky. Pro každý průměr trubky potřebujete vhodnou šablonu, je možné naprogramovat několik ohybů a úhlu a zpracovat program postupně. Programy mohou být uloženy. Proces ohýbání může být spuštěn pomocí nožního pedálu. Nejlepších výsledků je obvykle dosaženo s žíhanou trubkou.
