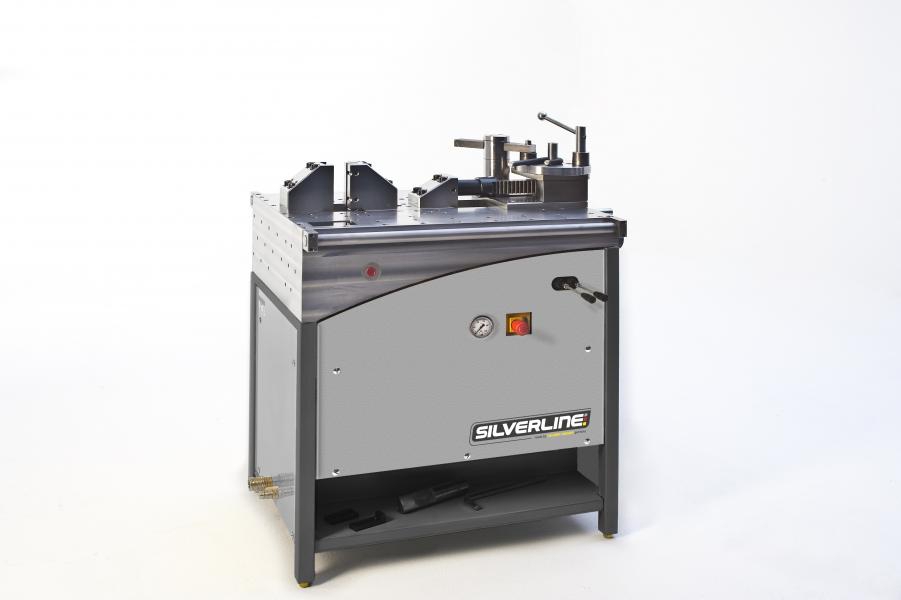

Horizontální lis XS
Volitelné příslušenství:
- Plasmanitridovaný povrch
- Pracovní pozice horizontální lis
- Pracovní pozice zakružovačka trubek a profilů RB40 a RB40plus
- Plastové a ocelové rolny různých velikostí
- otočný talíř
- Kroužky pro otočný talíř
- Rozšiřující sada nářadí na rozšiřování trubek
- Nástroj pro vrubování
- Nástroj pro řezání
- Trn pro těsné ohyby
- Spirálové ohýbací zařízení
Popis:
- Stroj XS má dvě pracovní pozice. S jeho kompaktními rozměry základny 800 x 600 mm se vejde do každé dílny. Nicméně představuje jedinečný mix různých dovedností. 2 pracovní stanice nabízejí pravděpodobně dříve nedostupné řady aplikací v oblasti strojů. Na základě dvou hydraulických válců disponuje tlakovou silou 20 tun. Tato energie může být použita na levé stanici s výškou nástroje 135 mm. Na této straně může být dodatečně namontovaná zakružovačka profilů, která pracuje se třemi hydraulicky poháněnými hřídeli. Dále na této stanici může být také namontováno spirálové ohýbací zařízení. Druhá pravá stanice disponuje silou 10 tun a může být použita pro následující operace: řezání, vrubování, rozšiřování a do výšky nástroje 100 mm. Je zde také možnost použití otočného talíře. V současné době je přesné polohování nástrojů provedeno mechanicky.
Technické údaje
| Model | Výkon motoru [kW] | Ohýbací síla vlevo [t] | Ohýbací síla vpravo [t] | Výška nástroje vlevo [mm] | Výška nástroje vpravo [mm] | Ohýbací kapacita vlevo [mm] | Ohýbací kapacita vpravo [mm] | Kulatý materiál s otočným talířem [mm] | Rozměry stroje [mm] | Hmotnost [kg] | ||
 | XS | 2,5 | 20 | 10 | 135 | 100 | plochá ocel 120x15 | plochá ocel 100x15 | 16 | 800 x 600 x 900 | 500 |  |
