Ohýbačky a zakružovačky plechů

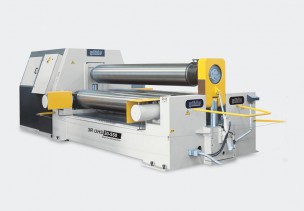

Technická specifikace a výhody:

• Vysoce efektivní pro ohýbání tlustých plechů
• Zmenšené vnější rozměry pro snadný transport u středních a velkých strojů
• Horizontální pohyb 2 spodních válců zajišťuje snížení pracovní výšky a zmenšení podlahové plochy a zároveň zmenšení sil pro ukotvení (nejmenší modely nepotřebují základy)
• Během práce (před ohyb a ohýbání ) si plech stále udržuje horizontální pozice a tím se pohybuje snadněji.
• Pevná konstrukce a geometrie umožňuje použití jako ohraňovacího stroje
• 3R UHS umožňuje předohyb pro všechny požadovaná průměry. Možnost zmenšit vzdálenost mezi dolními válci zajišťuje lepší předohyb při ohýbání malých průměrů a tenkého plechu.
• Další výhodou 3R UHS je použití horního válce. Protože může být použit jako ohraňovák, umožňuje perfektní vyválcování a kalibraci trubek.
• Stejně je možno vytvořit kužel z tlustého plechu při několika operacích.
• U některých 3 – 4 válcových zakružovačkách je nutné odklopit horní válec pro odebrání materiálu. U 3R  UHS to není nutné, tedy vyjmutí trubky je snadné.
• Velký výkon zaručuje nejlepší výsledky.
• Umožňuje zpracování mnohem tlustšího plechu než ekvivalentní 3 – 4 válcové stroje.
• Indukčně tvrzené kované ocelové válce SAE1050 (CK45)
• Zařízení pro kónické ohýbání
• Elektronický vyvažovací systém
• Dvě rychlosti práce

Volitelné příslušenství

• Automatika s NC řízením
• Podpěra pro velké průměry
• Hydraulická postranní podpěra pro velké průměry

Technická specifikace a standardní příslušenství:

• Velmi vhodné pro zakružování středních a tlustých plechů, hliníku a nerezu
• Snadné zakružování s proměnným poloměrem
• Přítlačný a boční válce ovládané hydraulickými písty
• Ochrana proti přetížení
• Horní válec boční válce poháněné hydromotorem s planetovou převodovkou. (3 hnané válce)
• 2 digitální čidla polohy bočních válců
• Hydraulická naklápěcí ložiska pro snadné odebírání zakružovaného materiálu
• Snadná obsluha pomocí mobilního řídícího pultu
• Svařovaný ocelový rám
• Indukčně tvrzené kované ocelové válce SAE1050 (CK45)
• Zařízení pro kónické ohýbání s kuličkovými ložisky
• Hydraulický vyvažovací systém
• Elektronický vyvažovací systém (O 500-550)
• Centrální mazání
• Dvě rychlosti práce
• Splňuje požadavky bezpečnostní směrnice EU, má značku CE
• Prodloužená hřídel pro ohýbání profilů a trubek

Volitelné příslušenství

• Podpěra pro velké průměry
• Hydraulická postranní podpěra pro velké průměry
• Broušené a leštěné válce
• Elektronický vyvažovací systém (O 320-350-380-420-460)
• Rolny

Technická specifikace a standardní příslušenství:

• Velmi vhodné pro zakružování středních a tenkých plechů, hliníku a nerezu
• Snadné zakružování s proměnným poloměrem
• Boční válce ovládané hydraulickými písty
• Ochrana proti přetížení
• Horní válec a boční válce poháněné hydromotorem s planetovou převodovkou. (3 hnané válce)
• 2 digitální čidla polohy bočních válců
• Hydraulická naklápěcí ložiska pro snadné odebírání zakružovaného materiálu
• Snadná obsluha pomocí mobilního řídícího pultu
• Svařovaný ocelový rám
• Indukčně tvrzené kované ocelové válce SAE1050 (CK45)
• Zařízení pro kónické ohýbání s kuličkovými ložisky
• Hydraulický vyvažovací systém
• Dvě rychlosti práce
• Splňuje požadavky bezpečnostní směrnice EU, má značku CE
• Prodloužená hřídel pro ohýbání profilů a trubek

Volitelné příslušenství

• Podpěra pro velké průměry
• Hydraulická postranní podpěra pro velké průměry
• Broušené a leštěné válce
• Elektronický vyvažovací systém
• Proměnná rychlost práce
• Rolny

Technická specifikace a standardní příslušenství:

• Velmi vhodné pro zakružování středních a tenkých plechů a nerezu
• Snadné zakružování s proměnným poloměrem
• Přítlačný a boční válce ovládané hydraulickými písty
• Ochrana proti přetížení
• Horní válec poháněný hydromotorem s planetovou převodovkou (pouze horní poháněný válec)
• 3 digitální čidla polohy válců
• Hydraulická naklápěcí ložiska pro snadné odebírání zakružovaného materiálu
• Snadná obsluha pomocí mobilního řídícího pultu
• Svařovaný ocelový rám
• Indukčně tvrzené kované ocelové válce SAE1050 (CK45)
• Zařízení pro kónické ohýbání
• Hydraulický vyvažovací systém
• Splňuje požadavky bezpečnostní směrnice EU, má značku CE
• Dvě rychlosti práce

Volitelné příslušenství

• Automatika s NC nebo CNC řízením
• Hydraulická podpěra pro velké průměry
• Hydraulická postranní podpěra pro velké průměry
• Hydraulické otvírání pro vyjmutí materiálu
• Broušené a leštěné válce
• Plynule proměnná rychlost práce
• Elektronický vyvažovací systém

Technická specifikace a standardní příslušenství:

• Velmi vhodné pro zakružování středních a těžkých plechů a nerezu
• Snadné zakružování s proměnným poloměrem
• Přítlačný a boční válce ovládané hydraulickými písty
• Ochrana proti přetížení
• Horní a boční válce poháněné hydro motorem s planetovou převodovkou (systém 3 poháněných válců)
• 3 digitální čidla polohy válců
• Hydraulická naklápěcí ložiska pro snadné odebírání zakružovaného materiálu
• Snadná obsluha pomocí mobilního řídícího pultu
• Svařovaný ocelový rám
• Indukčně tvrzené kované ocelové válce SAE1050 (CK45)
• Zařízení pro kónické ohýbání
• Centrální mazání
• Hydraulický vyvažovací systém (O 280-320-350-380-400-460)
• Elektronický vyvažovací systém (O 500-550-580-620-680)
• Splňuje požadavky bezpečnostní směrnice EU, má značku CE
• Dvě pracovní rychlosti

Volitelné příslušenství

• Automatika s NC nebo CNC řízením
• Hydraulická podpěra pro velké průměry
• Hydraulická postranní podpěra pro velké průměry
• Hydraulické otvírání pro vyjmutí materiálu
• Broušené a leštěné válce
• Plynule proměnná rychlost práce
• Elektronický vyvažovací systém (O 280-320-350-380-400-460)

*Tento model je určen pro zpracování měkkého astředního materiálu do 10 mm síly. Je vhodný pro zpracování hliníku, potrubí klimatizací, reklamní panely a plechové kryty strojů.

 Technická specifikace a standardní příslušenství:

• Zadní a dolní válce ovládané hydraulickými písty
• Podpůrný systém pro horní válec
• Horní válec a dolní válec poháněné motorem s planetovou převodovkou. (2 hnané válce)
• Motor s brzdou
• 2 digitální čidla
• Hydraulická naklápěcí ložiska pro snadné odebírání zakružovaného materiálu
• Zadní válec s kuličkovými ložisky pro ohýbání tenkého plechu
• Snadná obsluha pomocí mobilního řídícího pultu
• Svařovaný ocelový rám
• Indukčně tvrzené kované ocelové válce SAE1050 (CK45)
• Kónické ohýbání a předohyb je možný
• Hydraulický vyvažovací systém
• Splňuje požadavky bezpečnostní směrnice EU, má značku CE
• Návod

Technická specifikace a standardní příslušenství:

• Velmi výhodná 4 válcová zakružovačka
• Velmi vhodné pro zakružování tenkých plechů, hliníku a nerezu
• Snadné zakružování s proměnným poloměrem
• Přítlačný a boční válce ovládané hydraulickými písty v kasetovém rámu u modelů 4RH
• Přítlačný a boční válce ovládané lineární šroubovicí u modelů 4RM
• Ochrana proti přetížení
• Centrální válce poháněné elektromotorem s planetovou převodovkou. (2 hnané válce)
• Manuální naklápěcí ložiska pro snadné odebírání zakružovaného materiálu
• Snadná obsluha pomocí mobilního řídícího pultu
• Svařovaný ocelový rám
• Zařízení pro kónické ohýbání (4RM)
• Splňuje požadavky bezpečnostní směrnice EU, má značku CE

Volitelné příslušenství

• 3 digitální čidla polohy válců
• Indukčně tvrzené kované ocelové válce
• Broušené a leštěné válce
• NC řízení

Volitelné příslušenství:

• Plasmanitridovaný povrch
• Pracovní pozice horizontální lis
• Pracovní pozice zakružovačka trubek a profilů RB40 a RB40plus
• Plastové a ocelové rolny různých velikostí
• otočný talíř
• Kroužky pro otočný talíř
• Rozšiřující sada nářadí na rozšiřování trubek
• Nástroj pro vrubování
• Nástroj pro řezání
• Trn pro těsné ohyby
• Spirálové ohýbací zařízení

Popis:

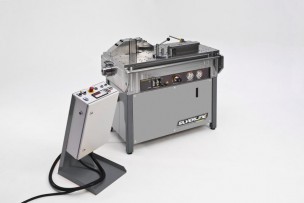

• Stroj XL je universální profesionální horizontální lis se třemi pracovními pozicemi. Kompaktní stroj s výrazně zvětšenou základnou 1200 x 600 mm. Pozoruhodná je ohýbací síla až do 30 tun, provedení stroje. Integrovaná tyč válce ve stolu pracuje tak, že oba válce mají stejný výkon vpravo i vlevo. Tři pracovní stanice mohou být rozšířeny i na čtyři nezávislé operace v závislosti na rozložení. Nástroje lze namontovat vpravo i vlevo, nebo je možné provést první krok na jedné straně a druhý na druhé straně. Příkladem další pracovní možnosti je, že integrovaný otočný talíř je schopen ohnout kulatinu 25mm na 270°. Kromě optimálního technického vybavení má stroj XL také vynikající ovládání. Stroj lze ovládat pomocí citlivé ruční páky. Druhou možností je ovládání pomocí programování. Může být postupně provedeno až 8 programových kroků. Tyto programy mohou být vloženy přímo, nebo metodou „Touch-In“ (manuální dojetí na pozici a její uložení).

*Tento mechanický model je určen pro zpracování měkkého a středního materiálu do 10 mm síly. Je vhodný pro zpracování hliníku, potrubí klimatizací, reklamní panely a plechové kryty strojů.

Technická specifikace a standardní příslušenství:

• 2 válce poháněné řetězem a řemenem  s převodovkou.
• Motor s brzdou pro přesné ohýbání
• Ručně mechanicky otevíratelná ložiska
• Zadní válec s motorickým ustavením
• Snadná obsluha pomocí mobilního řídícího pultu
• Svařovaný ocelový rám
• Ocelové válce SAE1050 (CK45)
• Kónické ohýbání
• Centrální mazání
• Podpůrný systém pro horní válec
• Splňuje požadavky bezpečnostní směrnice EU, má značku CE
• Návod

Volitelné příslušenství

• Digitální čidlo pro zadní válec
• Poháněný zadní válec
• Indukčně tvrzené válce
• Prodloužená hřídel pro ohýbání profilů a trubek
• Rolny

Volitelné příslušenství:

• Plasmanitridovaný povrch
• Pracovní pozice horizontální lis
• Pracovní pozice zakružovačka trubek a profilů RB40 a RB40plus
• Plastové a ocelové rolny různých velikostí
• otočný talíř
• Kroužky pro otočný talíř
• Rozšiřující sada nářadí na rozšiřování trubek
• Nástroj pro vrubování
• Nástroj pro řezání
• Trn pro těsné ohyby
• Spirálové ohýbací zařízení

Popis:

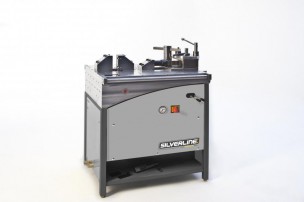

• Stroj XS má dvě pracovní pozice. S jeho kompaktními rozměry základny 800 x 600 mm se vejde do každé dílny. Nicméně představuje jedinečný mix různých dovedností. 2 pracovní stanice nabízejí pravděpodobně dříve nedostupné řady aplikací v oblasti strojů. Na základě dvou hydraulických válců disponuje tlakovou silou 20 tun. Tato energie může být použita na levé stanici s výškou nástroje 135 mm. Na této straně může být dodatečně namontovaná zakružovačka profilů, která pracuje se třemi hydraulicky poháněnými hřídeli. Dále na této stanici může být také namontováno spirálové ohýbací zařízení. Druhá pravá stanice disponuje silou 10 tun a může být použita pro následující operace: řezání, vrubování, rozšiřování a do výšky nástroje 100 mm. Je zde také možnost použití otočného talíře. V současné době je přesné polohování nástrojů provedeno mechanicky.
